Автоматический шлагбаум ворота
>
|
|
| Место происхождения | Шэньчжэнь, Китай. |
| Фирменное наименование | SINOMATIC |
| Сертификация | CE/ ISO |
| Номер модели | SN-BG130-DC |
Система ворот барьера DC парковки 24V руки IP44 1400rpm 140W 6m автоматическая
Functions&Features
скорость деятельности 1.The можно отрегулировать (2s к 6s).
направление 2.Arm можно быстро взаимообменять.
ворота 3.Barrier вверх по выходу переключателя реле сигнала &down.
4. Выход сигнала переключателя реле светофора R&G.
5. интерфейс внешнего сигнала детектора петли анти--ломая.
6. интерфейс ультракрасного сигнала датчика анти--ломая.
7. Интерфейс режима отсчета.
8.Arm отбрасывают вне функцию, когда корабль ударил ворота барьера, рука могут быть качанием вне для избежания более дальнеишего повреждения.
9. функция автоматически реверсирующего устройства руки Высоко-чувствительности (интенсивность можно отрегулировать).
10. Паркуя интерфейс системы.
Технические данные
| Работая температура | -35℃~+85℃ |
| Электропитание | DC24V |
| Открытая/близкая скорость | 2Sec к 6sec (регулируемому) |
| Расклассифицированное течение | 8.58A |
| Расклассифицированная сила | 140W |
| Скорость вращения на холостом ходе мотора | 1850rpm |
| Расклассифицированная вращая скорость | 1400rpm |
| Сила выхода | 56.8N.m |
| Влажность | ≤90% |
| Расстояние дистанционного управления | погода ≤100m (открытого, солнечного) |
| Ранг защиты | IP44 |
| Максимальная длина заграждения | 6M |
Каждый барьер включит:
| 1 ворот барьера корабля ПК |
| ПК 1 подготовляют заграждение (от подгонянная консервная банка 1m до 6m) |
| 1 пульт управления ПК (построил внутреннее) |
| 2 регулятора ПК удаленных, 1 кнопка ПК |
| 1 книга ПК ручная |
ЗАЩИТА РУКИ ЗАГРАЖДЕНИЯ
| Анти--столкновение защищает руку заграждения |
| Оно защитит руку заграждения для того чтобы не быть повреждаемой раз рукой заграждения было вступлено в противоречия кораблем |
| Безопасность--- удар Анти- прыжком сопротивления давления |
| Пока двигающ вниз, рука заграждения немедленно пойдет назад к вертикальному положению как только она помешана наведенной силой, которая защищает корабль или человека, который не будет ударять рука заграждения. Чувствительность регулируема |

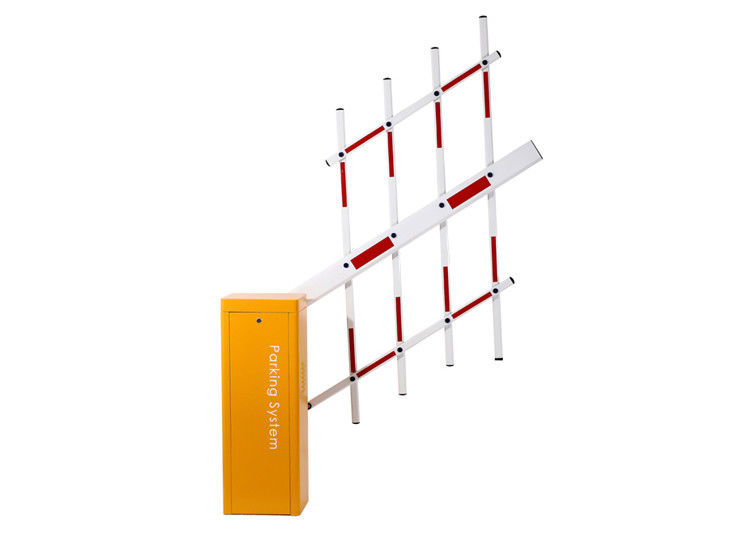

ФОТО ПРОДУКТА
| Тип руки | Длина руки |
Тип весны |
Спецификации. (diameter*Length) |
| Прямая рука/складывая рука | 6M≥L>5M | Весна расширения | (ø5.5x280) + (ø4.5x280) |
| 5M≥L≥4.5M | (ø5.5x280) | ||
| 4.5M>L≥3M | (ø4.5x280) | ||
| Рука загородки | 5M≥L≥4M | (ø6.5x280) + (ø6.5x280) | |
| 4M>L≥3M | (ø5.5x280) + (ø4.5x280) |
Таблица сравнения скорости длины руки
| Код меню | Номер | Кодовое наименование меню | Дефолты | блок | Примечания |
| H00-00 | 25-95 | Открытая регулировка скорости | 40 | Соответствуя круг обязаностей 25%-95% PWM, размер шага 1 | |
| H00-01 | 25-95 | Близкая регулировка скорости | 40 | Соответствуя круг обязаностей 25%-95% PWM, размер шага 1 | |
| H00-02 | 5-40 | Раскройте на месте замедляйте угол | 35 | Большой значение угла, реже оно трясти руку когда оно на месте. | |
| H00-03 | 5-40 | Близко на месте замедлять угол | 35 | Большой значение угла, реже оно трясти руку когда оно на месте. | |
| H00-04 | 1-20 | Open ускоряет ход регулировки | 10 | госпожа | Небольшой номер, быстрый скорость |
| H00-05 | 1-20 | Близко ускорьте ход регулировки | 10 | госпожа | Небольшой номер, быстрый скорость |
| H00-06 | 1-30 | Открытый на месте угол | 2 | степень | размер шага 1 |
| H00-07 | 1-30 | Открытый на месте угол | 1 | степень | размер шага 1 |
| H00-08 | 7-13 | Регулировка силы автоматически реверсирующего устройства | 10 | размер шага 1 | |
| H00-09 | 0-90 | Задержите закрыть регулировку | 0 | Sec | размер шага 100; 0 не заключительно автоматически, другое значение будет заключительно автоматически; Этот параметр для когда никакие сигналы детектора петли и не-автоматические случаи деятельности |
| H00-10 | 10-50 | регулировка скорости Само-проверки | 30 | Соответствуя круг обязаностей 10%-50% PWM, размер шага 1 | |
| H00-11 | 0-2 | режим Само-проверки | 0 | 0: не не работайте автоматически; 1: работайте автоматически, извлекайте после выключения; 2: работайте автоматически, память отказа источника питания | |
| H00-12 | 0-5 | регулировка силы Само-замка (инвалидная) | 3 | ||
| H00-13 | 1-20 | Время торможения мотора деланный паузу | 5 | Большой установка, более длиной время перерыва примет | |
| H00-14 | 0-1 | Направление дефолта деятельности после само-теста | 0 | 0: Закрывать, 1: отверстие | |
| H00-15 | 1-10 | Количество пар поляка (инвалидных) | 4 | Только использовал правильного для показа значений скорости мотора | |
| H00-16 | 1-32 | Адрес RS485communication | 1 | До 32 раба можно соединиться | |
| H00-17 | 0-2 | Тариф RS485communication | 0 | 0:9600,1: 19200,2:38400; Измените параметр и будет действителен после силы дальше снова. | |
| H00-18 | 0-1 | Если само-тест, то после того как сила дальше | 1 | 0: отсутствие само-теста после силы дальше, 1: само-тест после силы дальше | |
| H00-19 | 0-3 | Ручная регулировка само-теста | 2 | 0: Вручную инвалидный, 1: Кнопка клавиатуры УСТАНОВЛЕННАЯ, 2: дистанционное управление действительное, 3, кнопка клавиатуры УСТАНОВЛЕННАЯ и дистанционное управление и действительные | |
| H00-20 | 0-15 | Контролировать индекс установки параметра | 7 | 7, времена деятельности (госпожа): 0~9000 8, кумулятивные времена деятельности: 0' 99999999 9, автоматически времена деятельности: 0~99999999 10, времена столкновения: 0~99999999 11, времена заключения на месте: 0~99999999 12, время включения питания (минуты): 0~99999999 13, времена включения питания: 0~99999999 14, состояние порта входного сигнала: Бинарный дисплей 15, код ошибки: 0~7 |
|
| H00-21 | 0-3 | возврат | 0 | 1: регулировка остатков | |
| H00-22 | 0-1 | Режим выхода СИД | 0 | 0: Не блесните друг во время деятельности; 1: Проблескивать Allow |
