Оператор сползая ворот
>
|
|
| Место происхождения | Шэньчжэнь, Китай. |
| Фирменное наименование | SINOMATIC |
| Сертификация | CE/ ISO |
| Номер модели | PYM-X2208 |

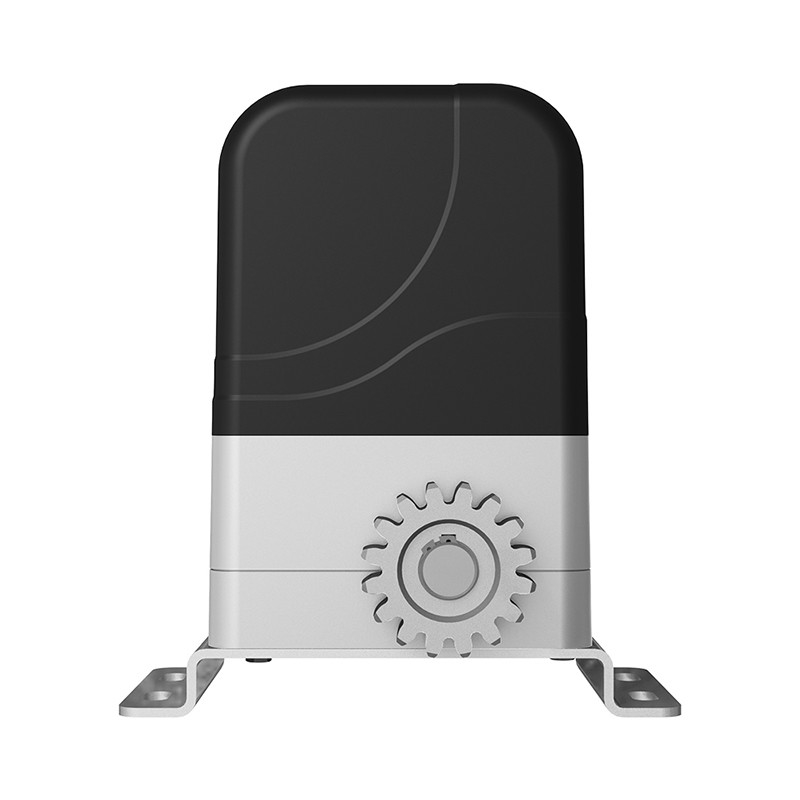

Жилой 300-килограммовый мотор переменного тока Вифи Мобильное мини-приложение Автоматический открыватель скользящих ворот
ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ
1. Полностью интегрированная электромеханическая система (за исключением стоек).
2. Интерфейс платы управления для дополнительных ударопрочных инфракрасных фотоэлементов.
3. Можно подключить проблесковый маячок, клавиатуру, электрический замок и так далее.
4. Автоматическое закрытие с задержкой.
5. Регулируемая чувствительность сопротивления.
6. Автоматическая остановка ворот и повторное открытие при обнаружении препятствия.
7. Беспроводной пульт дистанционного управления или проводной пульт дистанционного управления не являются обязательными.
● Простота установки и низкие эксплуатационные расходы
● Быстрый выбор направления открытия/закрытия ворот
● Кнопка аварийного отключения в случае сбоя питания
● Стоп/Реверс в случае препятствия при открытии/закрытии ворот
● Может быть оснащен широким ассортиментом аксессуаров
● Мягкий пуск, плавный останов
● Пешеходный режим
● Класс защиты: IP44
● Размеры: 24 см X 16 см X 27,3 см (Д * Ш * В)
● Расстояние дистанционного управления: 30-50 м на открытой местности
● Модуль выходного редуктора: M=4
● Номер выходной передачи: Z=16
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
| Модель | ПИМ X2208 |
| Источник питания |
220 В переменного тока ± 10%, 50 Гц; 110 В переменного тока ± 10%, 60 Гц. |
| Максимальный вес загрузки | 300 кг |
| Номинальная мощность | 130 Вт |
| Модуль зубчатого колеса | М=4 |
| Скорость открытия/закрытия | 12 м/мин |
| Электрический двигатель | 220 В переменного тока/110 В переменного тока |
| Выходная скорость | 50р/мин±10% |
| Выходной крутящий момент (Нм) | 12 Нм |
| Концевой выключатель | магнит |
| Рабочая температура | -20°К～+55°К |
● Электропитание: 220В±10%/50Гц,110 В переменного тока ± 10%, 60 Гц.
● Двигатель: 220 В переменного тока/110 В переменного тока
● Потребляемая мощность двигателя: 130 Вт.
● Скорость движения ворот: 12 м/мин.
● Максимальный вес ворот: 300 кг.
● Условия окружающей среды: от -25°C до +50°C
Стандартный комплект включает:
--1 двигатель
--2 пульт дистанционного управления
--2 ручной ключ
--1 встроенная панель управления
--2 магнита
-- несколько установочных винтов
--1 руководство пользователя
Об упаковке
1 комплект/коробка (32 см * 24 см * 30 см), вес около 9 кг.
40КТНС/куб.м
1200 комплектов/20'контейнер
Процедуры установки
Примечание:
Перед установкой двигателя раздвижные ворота должны быть хорошо установлены с помощью комплекта фурнитуры. Если какой-либо комплект фурнитуры для ворот
требуется, пожалуйста, свяжитесь с нами.
Процедуры установки
1. Настройка ограничения по умолчанию предназначена для ворот в закрытом положении.Перед установкой убедитесь, что ворота закрыты.
2. Подготовьте один или несколько кабелепроводов для электрических кабелей.Кабелепроводы должны проходить через отверстие в опорной плите.
3. Залейте бетон и, прежде чем он начнет затвердевать, убедитесь, что он параллелен створке ворот и идеально выровнен.
4. Четыре анкерных болта должны быть установлены в бетон при его заливке, убедитесь, что положение анкерных болтов соответствует положению монтажных отверстий на опорной плите, прежде чем бетон затвердеет.
6. Поместите открывалку на опорную плиту.Убедитесь, что он идеально параллелен воротам, а затем прикрутите четыре болта и шайбы из комплекта поставки.Это только временная установка.При установке стойки потребуется дополнительная регулировка.
