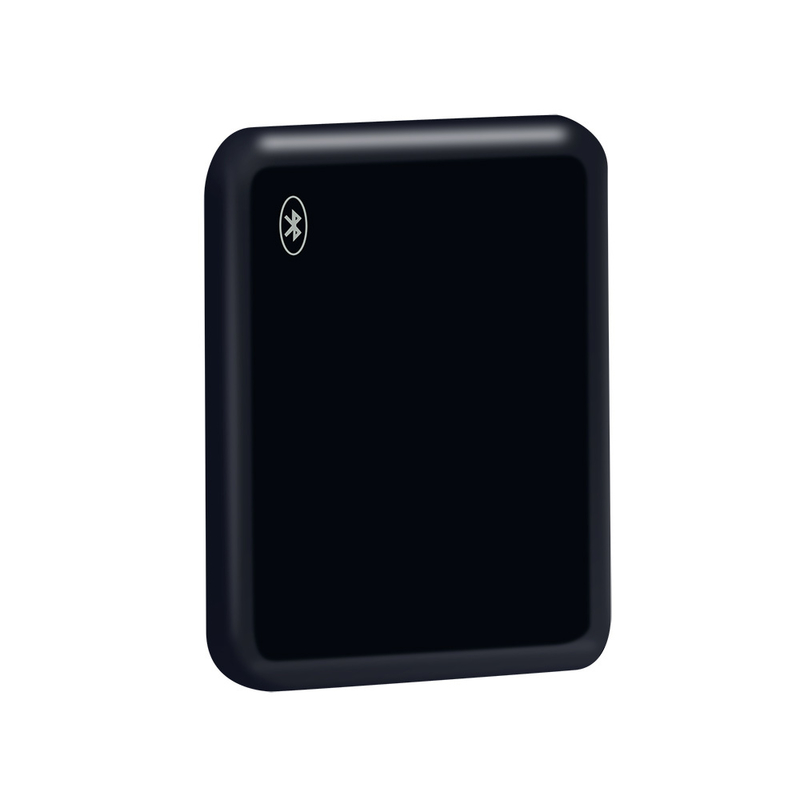

Стандартный индуктивный анти-столкновительный радар дорожного движения миллиметрового диапазона 79 ГГц с одним реле

Меры предосторожности

Пожалуйста, внимательно прочитайте перед использованием

1. В сцене с прицепом в логистическом парке у радара есть слепая зона, поэтому для обеспечения проезда транспортных средств необходим один радар сверху и снизу. Установка радара не должна быть на одном уровне со столбом. Высота установки для автомобилей: 60 см - 65 см от нижней части радара до поверхности дороги. Высота установки для прицепов: 100 см - 110 см от нижней части радара до поверхности дороги.

2. Если передняя часть радара заслонена распознаванием номерных знаков или другими объектами, его необходимо установить на отдельном столбе, чтобы избежать этих препятствий.

3. В зонах с большим количеством наземных покрытий или большими металлическими пластинами использование не рекомендуется. Могут использоваться небольшие участки покрытия или дорожки (требуется подтверждение у технических специалистов производителя).

4. Радар не рекомендуется использовать в сценариях с крутыми поворотами или на дорогах со смешанным движением пешеходов и транспортных средств, так как пешеходы могут создавать помехи для радара.

5. В сценариях, когда транспортные средства въезжают и выезжают одновременно, требуется, чтобы каждое транспортное средство соответствовало одному столбу; не следите за транспортными средствами и не задерживайтесь под стрелой.

6. Для рекламной стрелы, шлагбаума или складной стрелы наилучшее положение для установки радара - лицом в направлении въезжающих транспортных средств. Если это невозможно, каждое транспортное средство должно соответствовать одному столбу, и следует избегать задержек под стрелой.

7. Не подавайте питание на радар от выхода 12 В от материнской платы шлагбаума; требуется независимый источник питания 12 В 1 А ~ 2 А.

8. Когда угол опускания столба превышает 45 градусов, чувствительность радара к обнаружению вторгающихся объектов уменьшится.

Инструкции по установке (Схема)

Установите радар вертикально на коробку шлагбаума индикатором вверх.

Высота установки для автомобилей: 60 см - 65 см от нижней части радара до земли.

Высота установки для больших транспортных средств: 100 см - 110 см от нижней части радара до земли.

Расстояние между радаром и стрелой шлагбаума: 20 см.

Установка, как показано на схеме ниже:

Технические характеристики

Для получения более подробной информации, пожалуйста, обратитесь к руководству пользователя

TZ7-031-79G Руководство пользователя детектора радара.pdf
